FOD-7305+FOD-6003 - рефлектометр FOD-7305 в комплекте с волоконно-оптическим видеоскопом FOD-6003
Артикул: FOD-7305-6003
Товар не поставляется
- Гарантия: 12 мес.
- Оперативно подберём оборудование и аналоги
- Окажем профессиональную техподдержку
Комплект: рефлектометр FOD-7305 + беспроводной волоконно-оптический видеоскоп FOD-6003 по отличной цене!
Рефлектометр FOD-7305 предназначен для технических работников, обслуживающих или строящих волоконно-оптические линии. Основным назначением является быстрое отыскание повреждений коротких и средних волоконно-оптических линий длиной до 50 км. Особенно удобен прибор при обслуживании систем FTTH (”волокно в дом”).

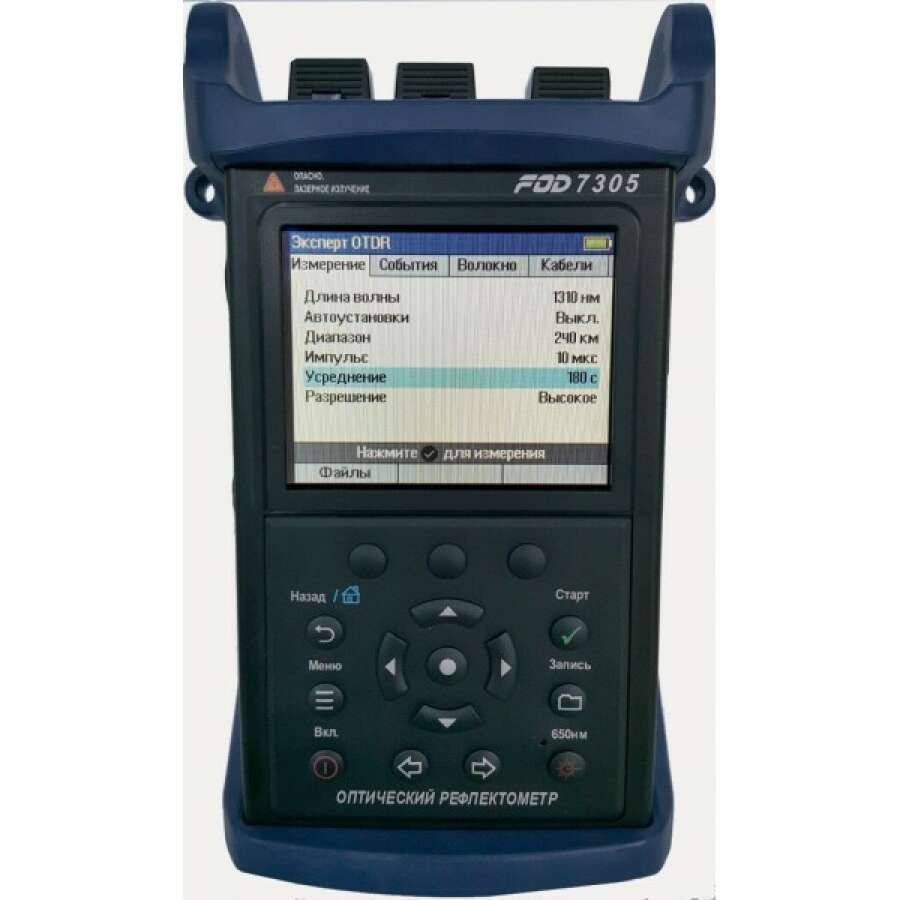

Оптический рефлектометр FOD-7305 объединяет в себе оптический рефлектометр на длине волны 1310 и 1550 нм, измеритель оптической мощности, источник оптического излучения с возможностью генерировать модулированный сигнал, а также яркий определитель обрывов волокна.
Беспроводной волоконно-оптический видеоскоп FOD-6003 оснащен системой автофокусировки и обладает небольшими габаритами, что позволяет контролировать труднодоступные коммутационные панели. Принцип работы: подключение к разъему и нажатие на кнопку. FOD-6003 самостоятельно фокусирует, сохраняет изображение волокна и анализирует изображение.
Комплект поставки FOD-7305
- Оптический рефлектометр FOD-7305 - 1 шт.
- Аккумулятор Li-Ion - 1 шт.
- Зарядное устройство - 1 шт.
- USB кабель для подключения к ПК - 1 шт.
- Защитный резиновый кожух (установлен на рефлектометре) - 1 шт.
- Сумка для переноски - 1 шт.
- Эксплуатационная документация - 1 шт.
- Адаптеры (установлены на рефлектометре):
- FOD-5052 - FC UCI (разъем рефлектометра (OTDR) и источника (OLS)) - 1 шт.
- FOD-5060 - универсальный UCI 2,5 (разъем измерителя мощности (OPM)) - 1 шт.
- FOD-5067 - универсальный 2,5 мм (разъем визуализатора повреждений (VFL)) - 1 шт.
Комплект поставки FOD-6003
- Видеоскоп FOD-6003 - 1 шт.
- Зарядное устройство - 1 шт.
- Универсальный адаптер для кабелей 2,5 мм (установлен на видеоскопе) - 1 шт.
- Универсальный адаптер для кабелей 1,25 мм - 1 шт.
- Адаптер для панелей FC/UPC - 1 шт.
- Адаптер для панелей SC/UPC - 1 шт.
- Руководство по эксплуатации на бумажном или электронном носителе - 1 шт.
- Сумка - 1 шт.
Смотрите аналоги FOD-7305-6003 в категории: Монтаж и диагностика ВОЛС, Рефлектометры оптические
Технические характеристики FOD-7305
|
Оптический рефлектометр |
|
|
Рабочие длины волн |
1310 ±20 / 1550 ±20 нм |
|
Разрешающая способность |
0,05 м при трассе менее 1,5 км |
|
Тип волокна |
SM, 9/125 мкм |
|
Динамический диапазон1 |
34/32 дБ при 10 мкс и 3 мин |
|
Длительность импульса |
5; 10; 30; 100; 300; 1000; 3000; 10000 нс |
|
Диапазоны измерений расстояния |
0,25; 0,5; 1; 1,5; 3; 6; 15; 30; 60; 120; 240 км |
|
Мертвая зона по затуханию2 |
3,5 м |
|
Мертвая зона по событиям2 |
0,8 м максимум |
|
Источник оптического излучения |
|
|
Выходная мощность непрерывного излучения |
0,5 мВт |
|
Внутренняя модуляция |
|
|
Длина волны излучения |
1310 / 1550 нм |
|
Стабильность |
0,25 дБ / 60 мин |
|
Измеритель средней мощности |
|
|
Длина волны калибровки |
1310 / 1490 / 1550 / 1625 / 1650 нм |
|
Измеряемая мощность |
от -50 дБ до +23 дБ |
|
Разрешение |
0,01 дБ |
|
Тип фотодиода, диаметр площадки |
InGaAs, 1мм |
|
Индикация результатов измерений |
одновременно до трех длин волн |
|
Размерность |
дБ, дБм, мВт, мкВт, нВт |
|
Визуализатор повреждений VFL |
|
|
Длина волны излучения |
635 нм |
|
Тип излучателя |
лазерный диод |
|
Выходная мощность излучения |
не менее 0,8 мВт в SM волокне 9/125 мкм |
|
Модуляция |
CW; 2 Гц |
|
Общие параметры |
|
|
Возможные типы адаптеров |
FC, SC, ST, LC, универсальный 2,5 мм |
|
Размеры |
190 х 112 х 50 мм |
|
Вес |
730 г |
|
Время непрерывной работы от встроенной батареи |
10 ч |
|
Память |
встроенная SD-карта на 1000 трасс |
| Тип файла | .SOR |
|
Температура эксплуатации |
от -10 ºС до +50 ºС |
|
Питание |
Li-Ion батарея или блок питания 100-240 В / 50-60 Гц |
|
Интерфейс |
USB |
1 - SNR=1
2 - при уровне отражения -45 дБ и длительности импульса 5 нс
Технические характеристики FOD-6003
| Сенсор | 5 Мп |
| Поле зрения | 612х460 мкм |
| Тип фокусировки | автофокус, ручной |
| Размер обнаруживаемой царапины | 0,5 мкм |
| Увеличение (на экране iPhone 5) | плавное, от 80 до 700x |
| Анализ результатов измерений | стандарт ЕС 61300-3-35 или по правилам пользователя |
| Индикация "Годен/Не годен" | визуальная |
| Тип файла | |
| Размеры | 205х40х40 мм |
| Вес | 120 г |
| Питание |
|
| Время зарядки аккумулятора | 4 ч |
| Время работы без подзарядки |
|
| Связь | Wi-Fi 802.11g |
| Радиус устойчивой связи | 10 м |
| Встроенный редактор правил анализа с изменяемыми параметрами | диаметры зон анализа, размер, число дефектов и царапин для каждой из зон |
| Работа с результатами измерений | запоминание, простомтр, стирание, передача средствами iOS, Android |
| Совместимость с мобильными платформами | iOS, Android |
Основные функции FOD-7305
- Полная автоматизация измерений
- Оптический рефлектометр, источник оптического излучения, измеритель средней мощности, визуализатор повреждений волокна в одном компактном приборе
- Измерение на двух длинах волн 1310 и 1550 нм одновременно или независимо
- Большая внутренняя память
- USB порт позволяет записать файлы на компьютер без специальных программ
- Короткие мертвые зоны:
- 0,8 м (типичное значение) по событиям
- 3,5 м (типичное значение) по затуханию
- Разрешающая способность: 5 см (в диапазонах менее 1,5 км)
- Яркий цветной экран, позволяющий работать на солнце
- Время включения прибора после длительного хранения: 5 с
- Графическое представление результатов измерений "LinkMap" в виде схематического изображения всех ключевых соединений и событий линии
Основные функции FOD-6003
- Автоцентровка
- Автофокусировка
- Автоматический анализ качества разъема на соответствие стандартам
- Заключение "Годен"/"Не годен"
- Автономная работа от аккумулятора в течение недели
- Автоматическое создание отчетов в формате .pdf
Опции и аксессуары для FOD-7305
Адаптеры OTDR (порт оптического рефлектометра), применяемые с прибором:
- FOD-5052 - адаптер FC UCI;
- FOD-5053 - адаптер SC UCI;
- FOD-5054 - адаптер ST UCI;
- FOD-5055 - адаптер универсальный UCI;
- FOD-5056 - адаптер LC UCI.
Адаптеры OPM (порт измерителя оптической мощности), применяемые с прибором:
- FOD-5060 - адаптер универсальный OPM UCI 2,5 mm для FOD-1208/73XX;
- FOD-5061 - адаптер универсальный OPM UCI 1,25 mm для FOD-1208/73XX;
- FOD-5062 - адаптер OPM FC для FOD-1208/73XX;
- FOD-5063 - адаптер OPM ST для FOD-1208/73XX;
- FOD-5064 - адаптер OPM SC для FOD-1208/73XX;
- FOD-5065 - адаптер OPM LC для FOD-1208/73XX.
Адаптеры VFL (порт источника видимого излучения 635 нм), применяемые с прибором:
- FOD-5066 - адаптер универсальный 1,25 mm (VFL) для FOD-1208/73XX;
- FOD-5067 - адаптер универсальный 2,5 mm (VFL) для FOD-1208/73ХХ.
