Кабельные приборы (измерительный мост, анализатор телефонных линий)

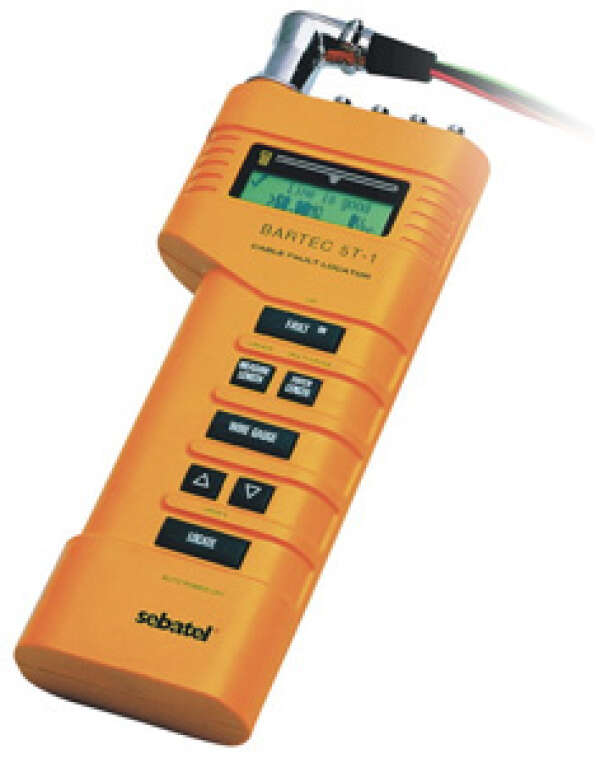

Прибор Bartec 5 T-1 служит для поиска дефектов в кабеля управления и связи. Прибор является мостовым измерителем, который управляется микропроцессором. Поиск дефекта осуществляется по схеме Мюррея , Гафа и Купфмюллера.

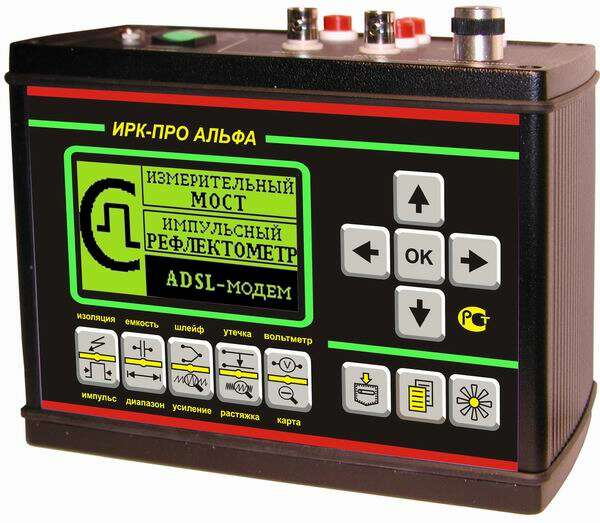

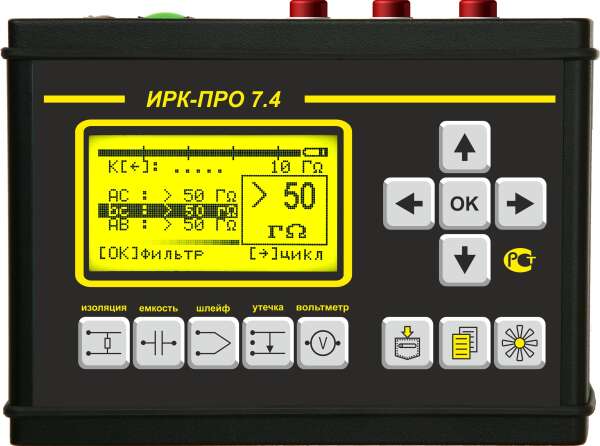

Функции измерительного моста ИРК-ПРО:

• измерение сопротивления изоляции / электрической емкости и расстояния до места разбитости пар
• измерение сопротивления шлейфа и омической асимметрии / напряжения на кабеле
• измерение расстояния до повреждения изоляции / до места обрыва кабеля
• определение длины кабеля

Функции рефлектометра:

• измерение расстояния до места повреждения кабеля / между неоднородностями волнового сопротивления
• определение характера повреждений
• определение длины кабеля
• измерение коэффициента укорочения

Функции ADSL модема:

• проверка связи со станционным оборудованием ADSL (DSLAM)
• измерение характеристик канала: отношение сигнал/шум / затухания в линии / интегральной мощности передачи / интегральных значений скорости
• поддерживаемые протоколы: ADSL / ADSL2 / ADSL2+

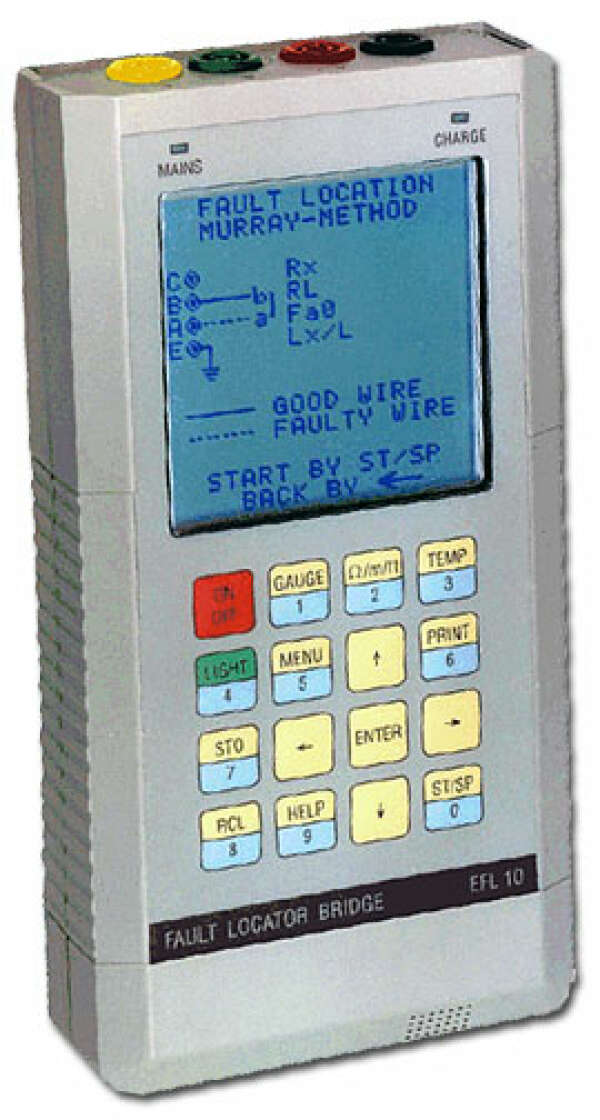

• Измерения постоянным и переменным током при определении места повреждения
• Измерение сопротивления изоляции, шлейфа и омической асимметрии
• Измерение рабочей емкости и емкости провод-экран
• Измерение обрыва и разбитости, функции цифрового мультиметра (DMM)
• Сохранение установок и результатов измерений
• Результаты могут регистрироваться на внешнем принтере или компьютере
• Программа для поддержки процедуры калибровки в соответствии с ИСО 9000

Функции измерительного моста ИРК-ПРО:

• измерение сопротивления изоляции / электрической емкости и расстояния до места разбитости пар
• измерение сопротивления шлейфа и омической асимметрии / напряжения на кабеле
• измерение расстояния до повреждения изоляции / до места обрыва кабеля
• определение длины кабеля

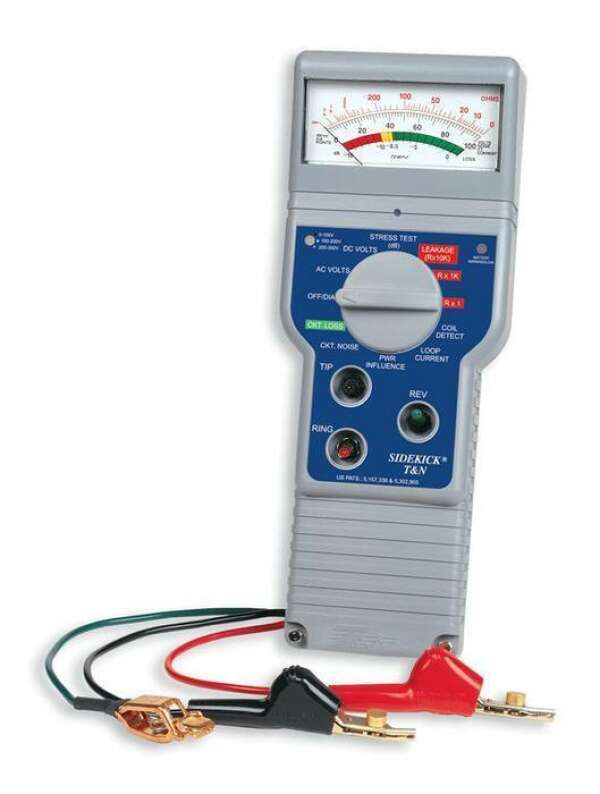

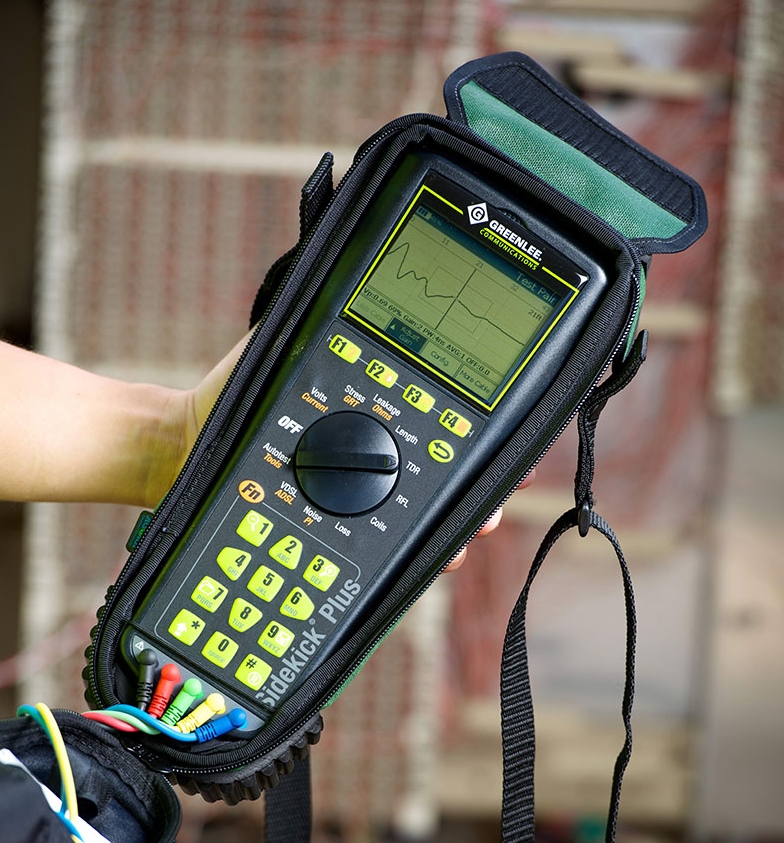

Функции измерителя переходного затухания:

• применяется для определения работоспособности абонентских и соединительных линий связи на участках местной сети или станциях ГТС, а также для сдачи-приемки кабеля
• частоты измерительных сигналов: 800 Гц / 1020 Гц / 1200 Гц

• функция "Автотест" для диагностики основных параметров пары (22 теста) одним нажатием кнопки;
• функция определения устойчивость медных пар к воздействию шумов;
• измерение напряжения постоянного и переменного тока
• определение утечки, сопротивления и тока в контуре;
• измерение уровня шумов в линии и степени влияния источников электропитания;
• измерение потерь в цепи;
• определение длины кабеля по емкости;
• определение наличия пупиновских катушек (до 4-х);
• легко читаемый при любом освещении черно-белый ЖК дисплей;
• индикация низкого заряда батареи

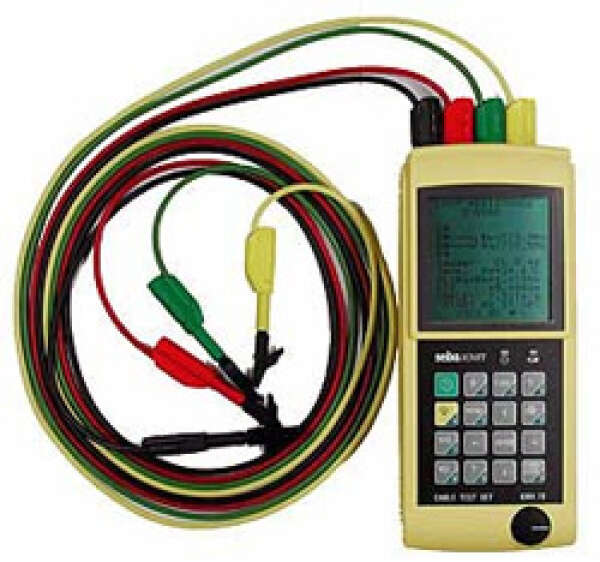

Портативный измерительный мост KMK 70, несмотря на небольшие габариты, производит измерения с высокой точностью и за малое время. Точность измерений достигается благодаря высокоточному встроенному эталонному сопротивлению. Конструкция KMK 70 позволяет подавать постоянное или переменное напряжение по трем клеммам одновременно, а измерения производить также одновременно в двух ветвях сети при помощи двух вольтметров.

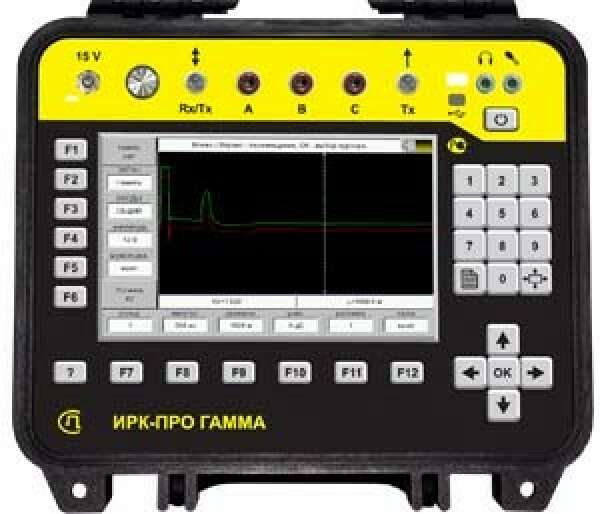

• Импульсный рефлектометр:
  • определение расстояния до места повреждения кабеля / характера повреждений / длины кабеля
  • функция подавления шумов и стабилизация рефлектограмм
  • функция «антилыжа»
• Измерительный мост ИРК-ПРО:
  • измерение сопротивления изоляции / электрической емкости / сопротивления шлейфа и омической асимметрии
  • измерение расстояния до понижения изоляции кабеля / до места обрыва или перепутывания жил кабеля
  • работа с симметричными и несимметричными кабелями
  • автоматизация проведения измерений на многопарных кабелях
• DSP рефлектометр:
  • работа на длинных и проблемных кабелях
  • логарифмический масштаб, позволяющий просмотреть весь кабель без использования усиления
  • позиционирование измерительных курсоров по максимумам (минимумам)
• Ethernet:
  • проверка связи с удаленными компьютерами по протоколу TCP/IP
  • проверка IPTV

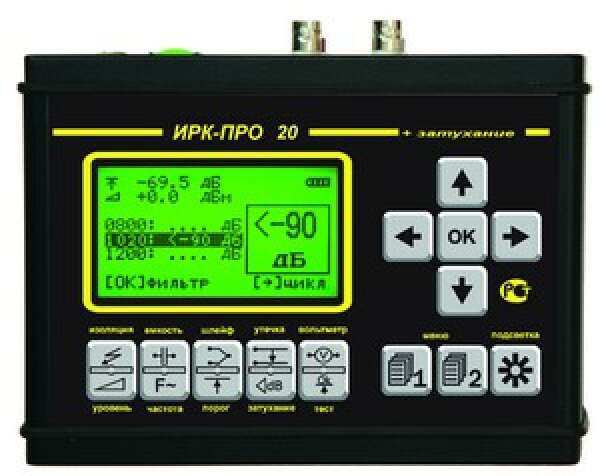

Функции измерителя переходного затухания:

• для измерения и допускового контроля переходного затухания между цепями линий передачи местных первичных телефонных сетей и низкочастотных линий передачи внутризоновых и магистральных первичных сетей
• частоты измерительных сигналов: 800 Гц / 1020 Гц / 1200 Гц
• измерение уровня переходного затухания на ближнем конце в диапазоне от -100 до 0 дБ
• отбор пар по заданному уровню переходного затухания

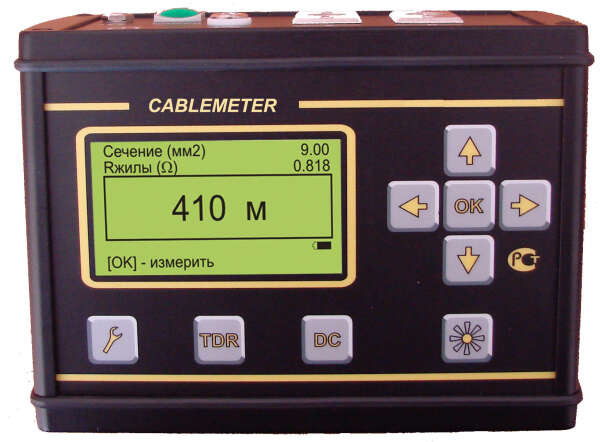

• Рефлектометр для всех типов силовых кабелей плюс мостовой измеритель, который позволяет измерять:
  • длину кабеля в бухте
  • сравнение погонного сопротивления с ГОСТ (приемка)
  • погонное сопротивление жилы кабеля
  • площадь сечения токопроводящей жилы
  • скорость распространения электромагнитных волн вдоль кабеля
  • расстояние до локального изменения волнового сопротивления кабеля
• Два метода измерений:
  • DC-метод: по сопротивлению жилы на постоянном токе
  • TDR-метод: на основе рефлектометра

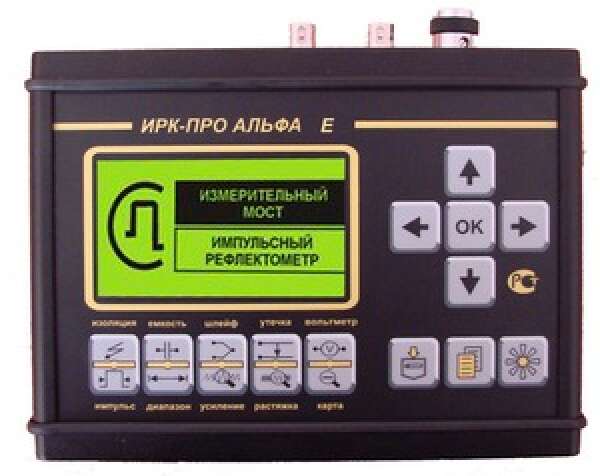

Функции измерительного моста ИРК-ПРО:

• измерение сопротивления изоляции / электрической емкости
• измерение токопроводящей жилы / напряжения на кабеле
• измерение расстояния до повреждения изоляции / до места обрыва кабеля
• определение длины кабеля
• измерительный мост использует улучшенный "петлевой метод" с высокой точностью локализации повреждения изоляции жил (сечение жил до 200 кв. мм, сопротивление утечки до 10 кОм)

Функции рефлектометра:

• измерение расстояния до места повреждения кабеля / между неоднородностями волнового сопротивления
• определение характера повреждений
• определение длины кабеля
• измерение коэффициента укорочения

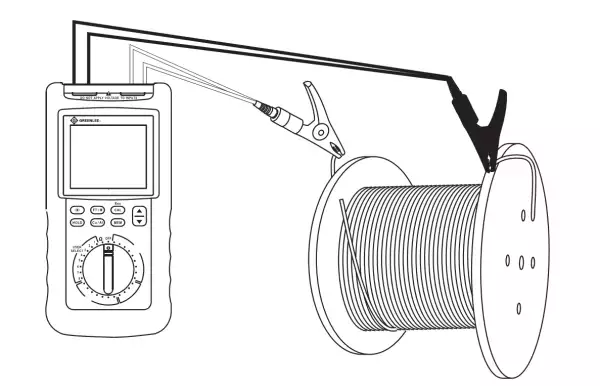

• Работа с алюминиевыми и медными кабелями сечением от  0,75 до 500 мм. кв
• Измерение длины в диапазоне 5м - 30 км
• Измерение сопротивления до 1999,9 Ом
• 20 предустановленных и 8 задаваемых пользователем типов кабеля
• Встроенная система калибровки

Функции измерительного моста ИРК-ПРО:

• измерение сопротивления изоляции / электрической емкости и расстояния до места разбитости пар
• измерение сопротивления шлейфа и омической асимметрии / напряжения на кабеле
• измерение расстояния до повреждения изоляции / до места обрыва кабеля
• определение длины кабеля
