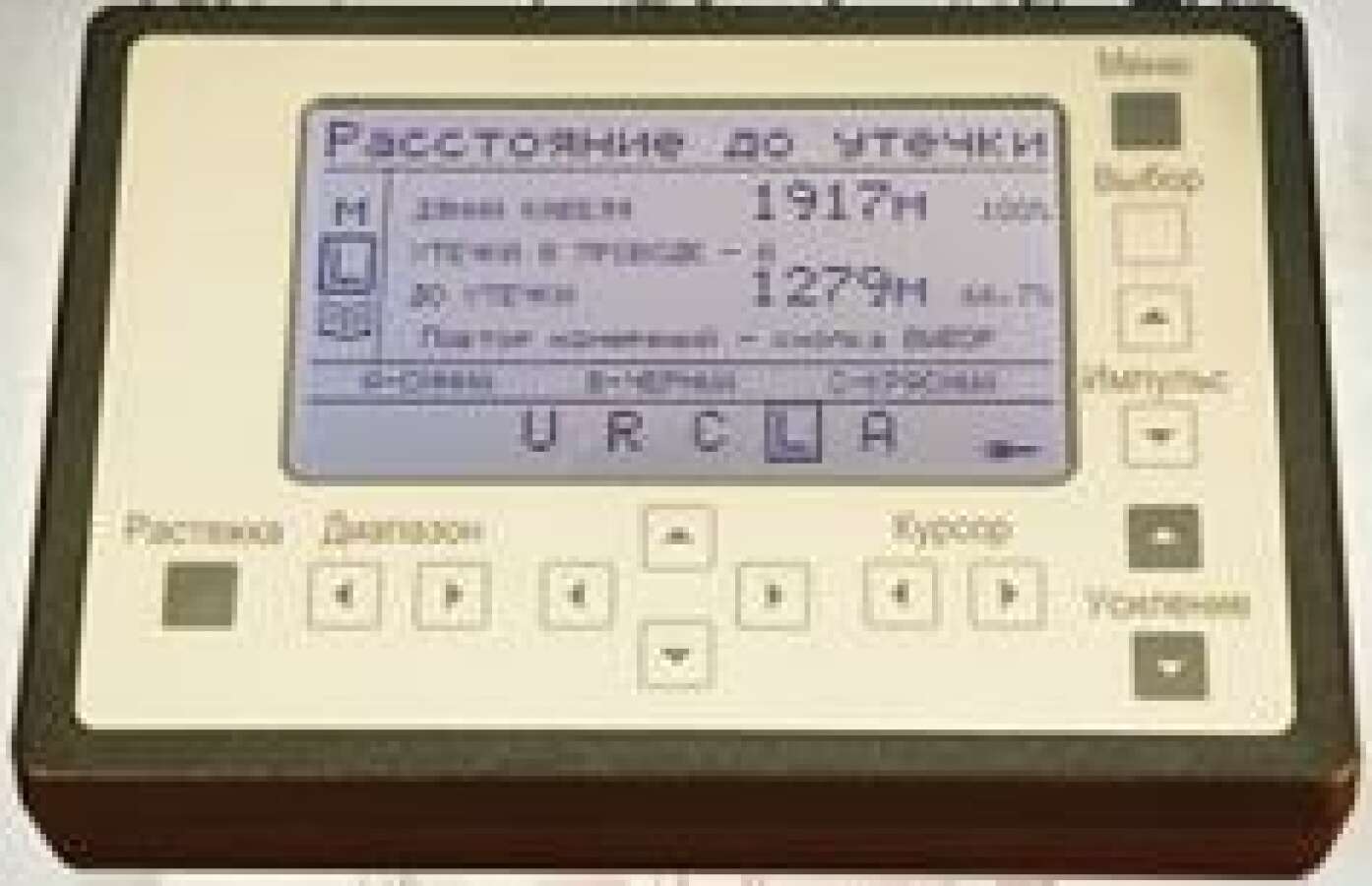

Сова - рефлектометр с функцией моста и модемом для металлических кабелей

Рефлектометр Сова с функцией моста и модемом служит для определения характера неисправностей и расстояния до места повреждения в симметричных, несимметричных телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии. Расстояние до места повреждения определяется мостовым методом. Сова измеряет напряжение (U), сопротивление (R), емкость (C) и омическую асимметрию (A).

Отличительные особенности прибора:

• высокая чувствительность: отраженный сигнал с амплитудой 0,3мв (300мкВ) можно развернуть на весь экран;
• высокая точность;
• большое поле для отображения рефлектограмм и текста на дисплее 115х65 мм;
• малые габариты и вес;
• доступная цена;
• универсальность методов измерения;
• ЖКИ 128 х 240 точек с подсветкой;
• питание: от Li-Ion аккумулятора;
• время непрерывной работы от аккумулятора: 17 часов;
• время зарядки аккумулятора: не более 8 часов;
• габариты: 190 х 140 х 50 мм;
• вес: не более 0,65 кг.

Технические характеристики рефлектометра:

• диапазон измеряемых расстояний: до 20 км (минимальный диапазон - от 0 до 60 м);
• длительность зондирующего импульса: от 5 нс до 50 мкс;
• амплитуда зондирующего импульса: 5 В;
• максимальное разрешение: 0,25 м;
• инструментальная погрешность на диапазонах 1 км и более не превышает 0,15%;
• выходное сопротивление: 100 Ом;
• установка коэффициента укорочения с шагом 0,001 (таблица коэффициентов для стандартных кабелей);
• перекрываемое затухание: 92 дБ;
• максимальная чувствительность: отраженный сигнал 0,3 мВ дает отклонение на весь экран;
• возможность растяжки любого участка диапазона до минимального шага;
• возможность долговременного хранения в энергонезависимой памяти до 24-х рефлектограмм с параметрами измерений и дополнительным текстом;
• режим сравнения различных рефлектограмм;
• цифровая фильтрация аддитивных и синхронных помех;
• отдельный канал посылки импульсов для определения мест перепутывания жил в кабелях.

Технические характеристики моста:

• диапазон измерения постоянного напряжения: от 0 до 350 В;
• диапазон измерения переменного напряжения: от 0 до 250 В;
• погрешность измерения напряжений: не более 2% + 0,1 В;
• входное сопротивление: не более 2 МОм;
• диапазон измерения сопротивлений: от 0,1 Ом до 50 ГОм;
• погрешность измерения сопротивления:
• в диапазоне до 1 ГОм: не более 2% + 0,1 Ом,
• в диапазоне свыше 1 ГОм: не более 10%,
• в диапазоне свыше 10 ГОм: не регламентируется;
• диапазон измерения емкости: от 0,1 нФ до 80 мкФ;
• погрешность измерения емкости: не более 2% + 0,1 нФ;
• погрешность измерения расстояния до повреждения изоляции (утечки):
• при сопротивлении утечки от 0 до 10 МОм: не более 0,1% + 1 м,
• при сопротивлении утечки от 10 до 50 МОм: не более 0,5% + 1 м;
• погрешность измерения асимметрии: не более 0,1% + 0,1 Ом.

Комплект поставки:

• прибор Сова - 1 шт.
• сумка для переноски - 1 шт.
• адаптер для зарядки аккумулятора (Li-Ion Charger) - 1 шт.
• кабель рефлектометра - 1 шт.
• комплект кабелей для моста - 1 шт.
• руководство пользователя - 1 шт."
