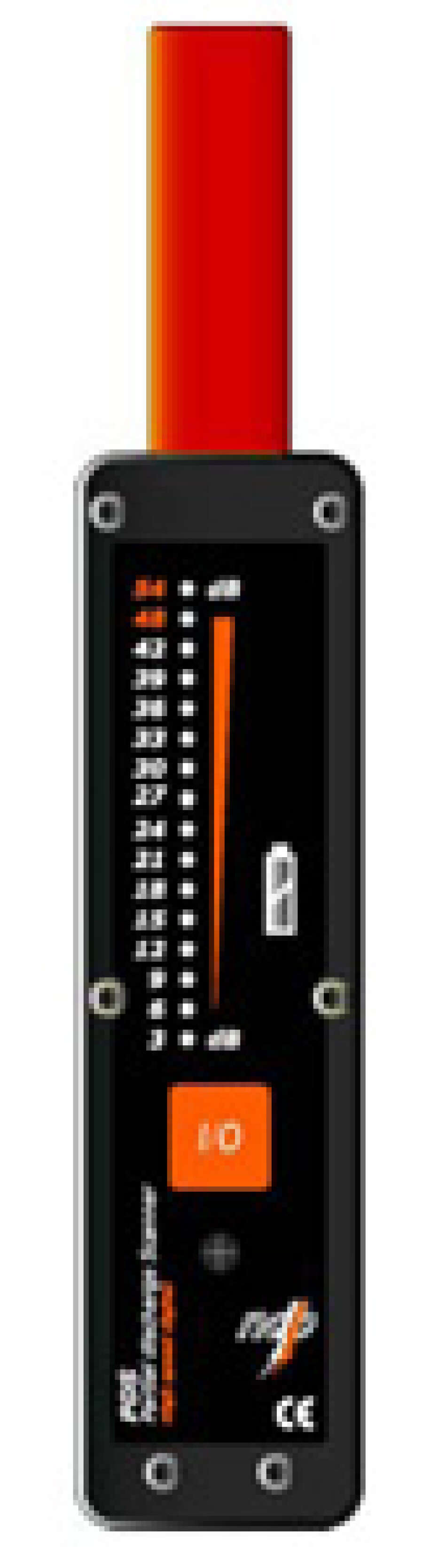

Детектор частичных разрядов Seba TE PDS

Детектор частичных разрядов (далее ЧР) предназначен для определения качества установки муфты по анализу наличия в ней частичных разрядов. В TE PDS встроен индуктивный и емкостный датчики, благодаря чему прибор можно применять для контроля качества различного изолированного электрического оборудования. Детектор TE PDS используется исключительно на изолированном высоковольтном оборудовании.

Обнаружение возможных слабых мест в изоляции происходит при помощи емкостного датчика путем регистрации изменений электромагнитного поля, вызванных ЧР.  Интенсивность измерительного сигнала в пико-кулонах отображается в преобразованном виде в дБ на индикаторе детектора.



Детектора частичных разрядов TE PDS можно также использовать при оценке состояния экранированных муфт, если экран муфты с обеих сторон заземлен.

Для оценки состояния экранированных муфт используется встроенный индуктивный датчик

Для точной локализации повреждения , детектором прослеживается характеристика интенсивности ЧР вдоль муфты, по показаниям индикаторов ЧР можно определить точное место дефекта в муфте. Импульсы ЧР на повреждениях регистрируются и  обрабатываются детектором благодаря интегрированным УВЧ датчикам, работающим в частотном диапазоне до 200 MГц.



Особенности:



• Контроль заряда батарей детектора
• Автоматическое отключение детектора
• Простота в управлении



Технические характеристики TE PDS





Диапазон измерения	100 пК -25000 пК
Светодиодная индикация уровня	6 дБ – 48 дБ
Диапазон частот	30 МГц– 200 МГц
