Greenlee AirScout 306 Residential - анализатор WiFi сети с 6-ю удаленными клиентами

Артикул: GT-ASK306

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Tempo AirScout 306 - анализатор WiFi сети с 6-ю удаленными клиентами. Он использует инновационный подход к тестированию и позволяет провести детальную диагностику WiFi сети на этапах ее инсталляции и в ходе эксплуатации. AirScout 306 позволяет:

  • оценить покрытие сети, выявить части помещения с недостаточным покрытием
  • оценить пропускную способность сети в каждой из точек покрытия QoE ( 802.11)
  • определить оптимальное положение точек доступа для достижения максимально равномерного покрытия
  • дать рекомендации по размещению WiFi повторителей или дополнительных точек доступа
  • печать отчета об измерениях

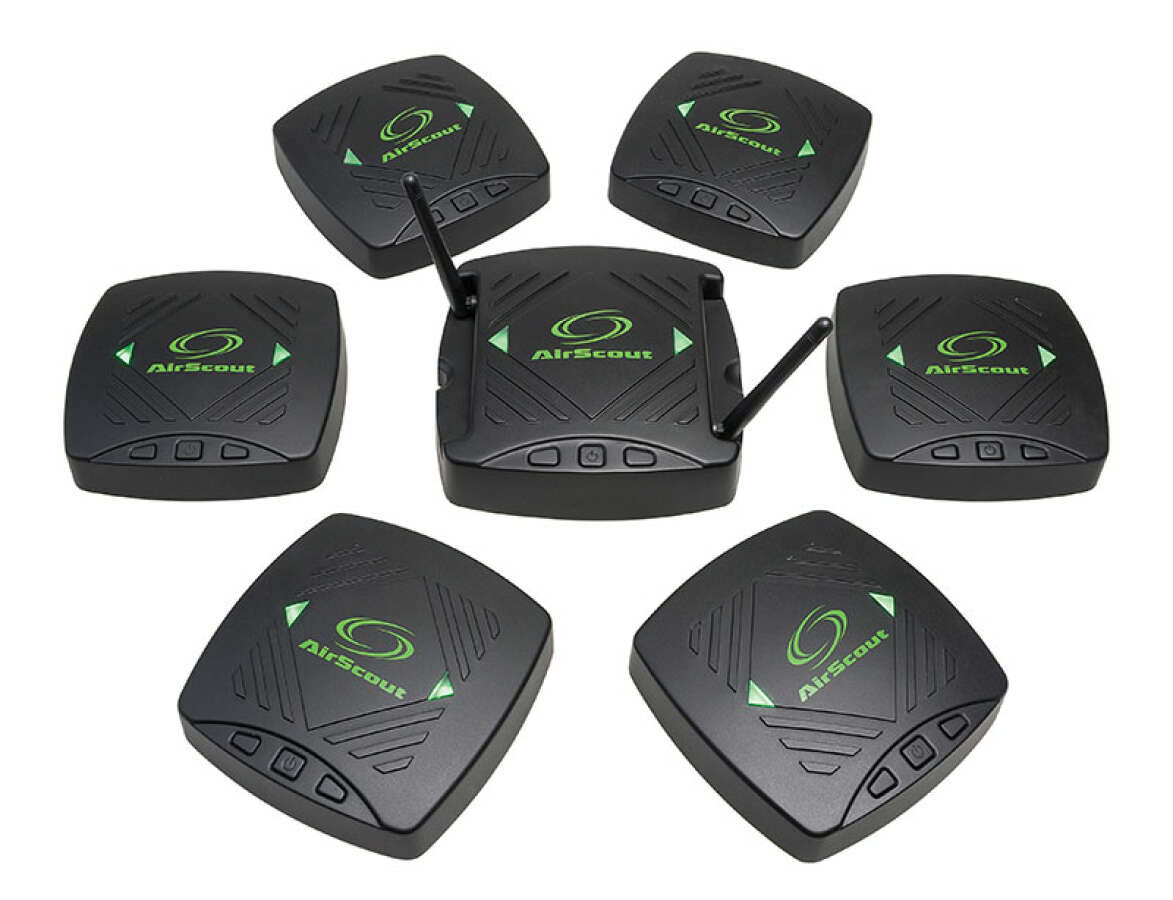

Состав Tempo AirScout

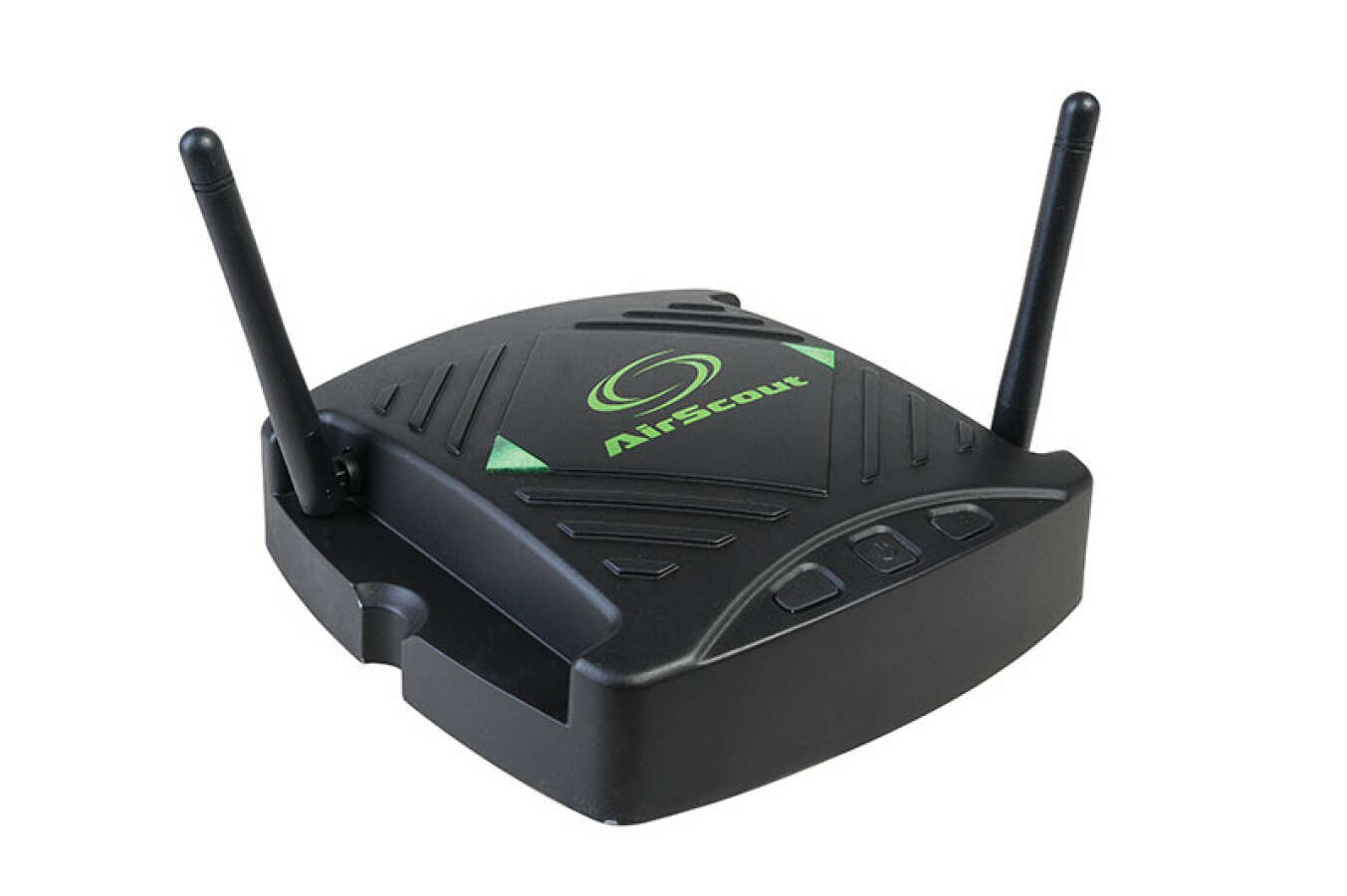

  • эталонная точка доступа (GT-ASM300) – 1 шт

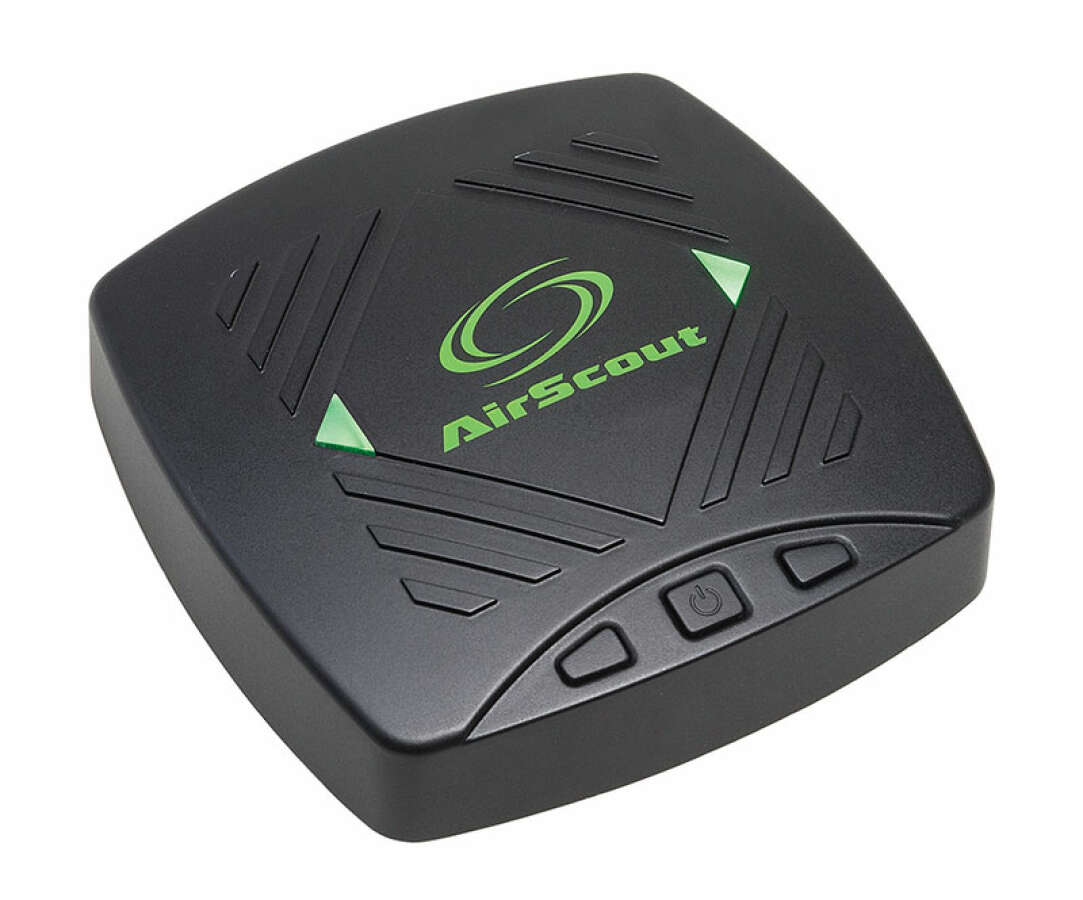

  • удаленные клиенты (GT-ASC300) – 6 шт
  • програмное обеспечение для планшета (IOS и Android) – 1шт

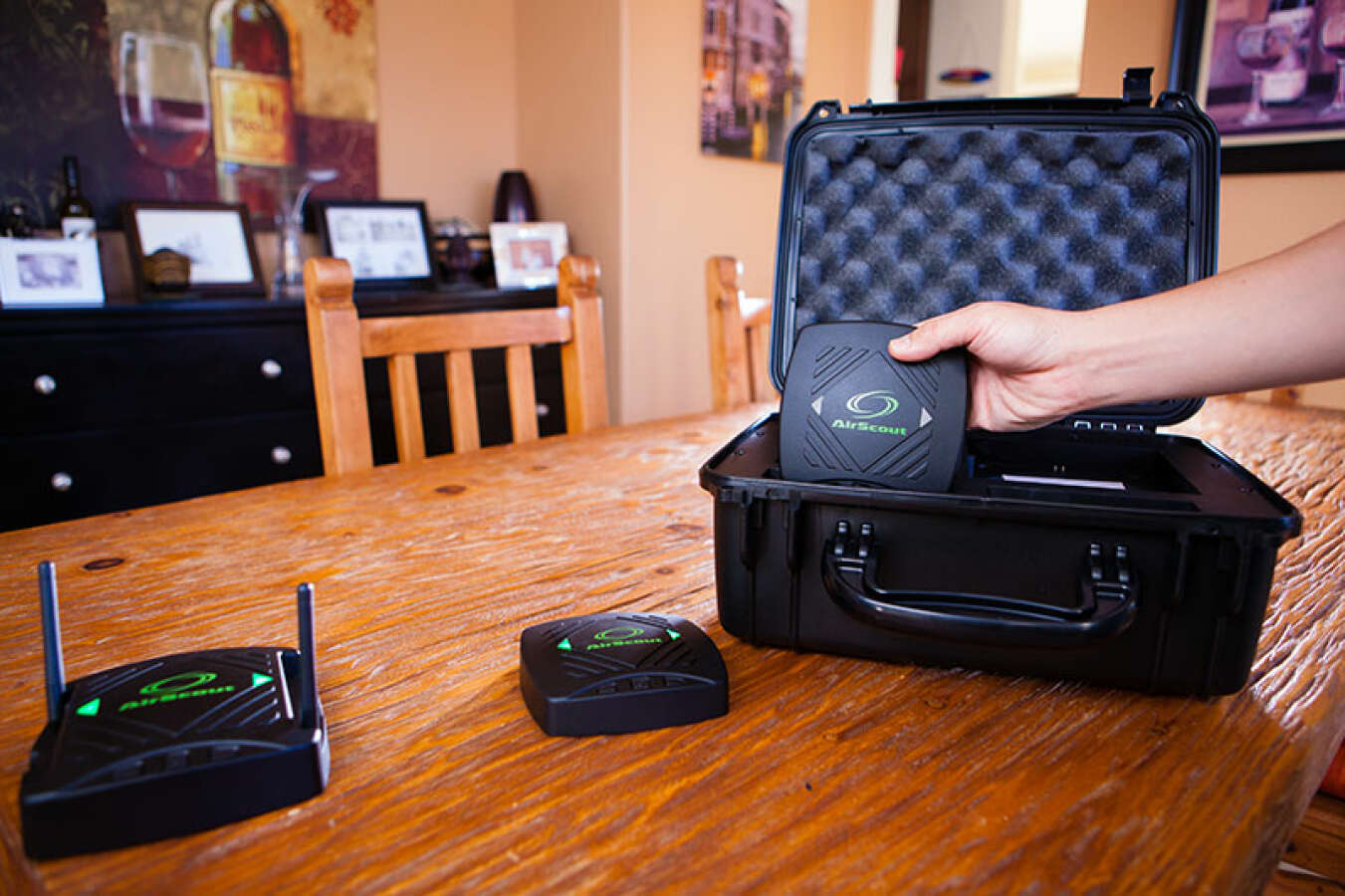

  • кейс для транспортировки с зарядными устройствами для точки доступа и удаленных клиентов – 1 шт
  • планшетный ПК в комплект поставки не входит

Примечание: Эталонная точка доступа поддерживает сопряжение одновременно  с 30-ю удаленными клиентами GT-ASM300 (дополнительные клиенты приобретаются отдельно)

Видео обзор Tempo AirScout



Видео обзор процесса настройки и анализа результатов измерения при помощи Tempo AirScout




Технические характеристики Tempo AirScout

Параметр Значение
Поддержка стандартов  2.4 ГГц, 5 ГГц
Определение QoE ( 802.11) есть

отлично

4.9 – 4

хорошо

3.9 – 3.0

удовлетворительно

2.9 – 2.0

плохо

1.9 – 1.0

очень плохо

0.9 – 0
Напряжение питания сети, В 90~240
Питание от автомобильного прикуривателя 12В, 2,5А (макс)
Температура эксплуатации, °C 0 до +60
Температура хранения, °C –20 до +70
Габариты и вес ASM контроллера 46.2 х 147.6 х 146.8 мм; 332 г
Габариты и вес ASC клиента 36.83 х 124.46 х 124.46 мм; 247 г
Габариты и вес комплекта ASK306 370 х 300 х 170 мм; 5,3 кг


Принцип работы Tempo AirScout

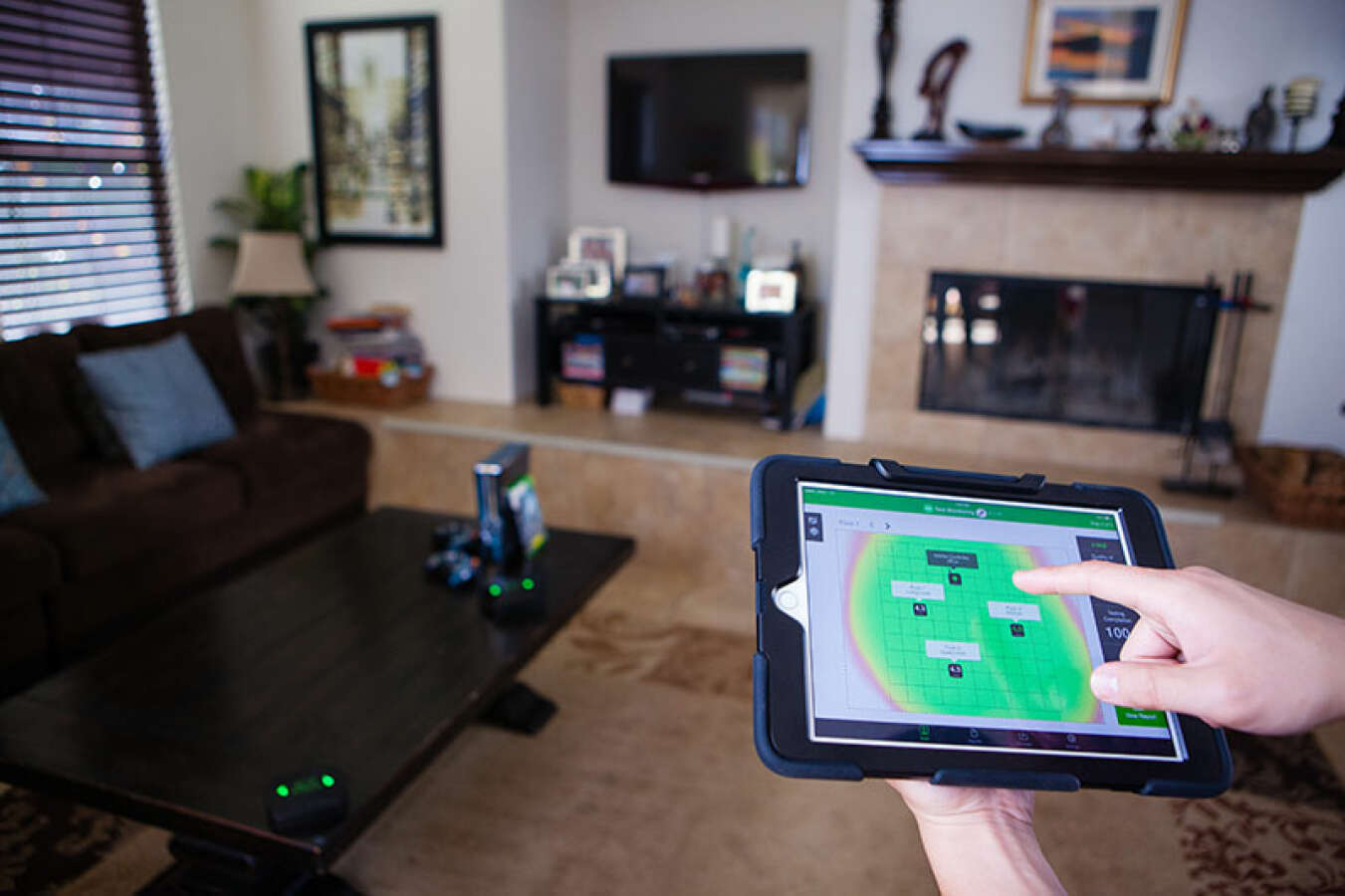

Удаленные ASC клиенты AirScout размещаются в местах расположения (или планируемого расположения) устройств-WiFi клиентов: ПК, телевизор, и др. ASM контроллер Tempo AirScout устанавливается в планируемом месте установки (если сеть проектируется) или рядом с уже установленной точкой доступа (если сеть уже функционирует). В программном обеспечении составляется структурная схема помещения с пользователями. После запуска процесса измерений, ASM контроллер связывается с каждым из пользователей (удаленных клиентов) и определяет качество принимаемого ими сигналов и пропускную способность каждого из каналов. Эти данные отображаются на экране. Причем система поддерживает многоуровневые планы помещений и большое количество клиентов а также может отображать покрытие только для определенного разрешения видео, например видео 4к.

В качестве точки доступа Tempo AirScout может использовать собственную эталонную точку доступа (ASM контроллер) или существующую. В последнем случае мы увидим реальную картину состояния сети, потому как при измерении будут учитываться характеристики реального WiFi роутера. ASM контроллер в этом случае подключается к реальной точке доступа патч кордом и используется только для пересылки тесовых сигналов и обработки результатов измерения. Существует возможность проведения измерений комбинированным способом, когда используются обе точки доступа. В этом случае предоставляется возможность оценить существующую картину сети, и увидеть потенциально возможную при улучшении характеристик точки доступа.

В результате тестирования оператору предоставляется полная графическая схема покрытия сети, схемы покрытия для видео в различных разрешениях, рекомендации по оптимальному размещению точки (точек) доступа. Результаты измерений можно выгрузить и распечатать в виде отчета.

Потратьте чуть больше 10 минут на просмотр серии коротких видеоинструкций по работе с анализатором беспроводных сетей Greenlee AirScout Residential и научитесь проектировать новую, или оптимизировать характеристики существующей Wi-Fi сети!



Урок 1. Основные настройки AirScout Residential перед выполнением тестирования

Продолжительность: 2:40 мин.

  • Обзор основного меню и режимов тестирования;
  • Заполнение номера заявки и типа выполненных работ, а также данных клиента, которые будут отображаться в отчете (исходящая и входящая скорость предоставляемого доступа, адрес, телефон).



Урок 2. Подготовка к диагностике или проектированию WiFi сети в режиме AirScout Test

(Проектирование сети или ее диагностика без использования пользовательской точки доступа)

Продолжительность: 2:18 мин.

  • Выбор базового плана помещения, включая многоэтажные планировки;
  • Установка базового контроллера анализатора и удаленных клиентов. Базовый контроллер устанавливается в месте размещения (или предполагаемого размещения) точки доступа и иммитирует работу точки доступа, генерируя трафик различного характера: Web серфинг, стандартное видео, HD видео, 4К видео. Для каждого из указанных типов трафика в последующем будет построена отдельная тепловая карта. Удаленные клиенты устанавливаются в местах размещения пользователей (телевизор с WiFi приемником, персональный компьютер, смартфоны, планшеты и др пользователи).



Урок 3. Подготовка к диагностике WiFi сети в режиме Client Gateway Test

(Диагностика существующей беспроводной сети через пользовательскую точку доступа)

В этом режиме базовый контроллер подключается к существующей точке доступа клиента и использует ее приемопередатчик, что позволяет получить характеристики существующей сети и найти пути по их улучшению.

Продолжительность: 2:47 мин.

  • Подключение анализатора к пользовательской точке доступа;
  • Обозначение в плане помещения месторасположения точки доступа, репитеров и пользователей сети.



Урок 4. Тестирование WiFi сети при помощи Tempo AirScout Residential

Продолжительность: 4:05 мин.

  • Запуск предварительного тестирования сети. В ходе диагностики, анализатор, посредством передачи данных к каждому из удаленных клиентов и обратно, оценивает характеристики сети и выдает рекомендации по:
    • оптимальному расположению точки доступа
    • выбору оптимального частотного диапазона
    • выбору оптимального канала.

         Инженеру поредоставляется возможность согласиться с рекомендациями, или отклонить их.



Урок 5. Интерпретация результатов тестирования и формирование отчета анализа беспроводной сети при помощи Tempo AirScout Residential

Продолжительность: 2:17 мин.

  • Результатом окончательного анализа является следующая информация:

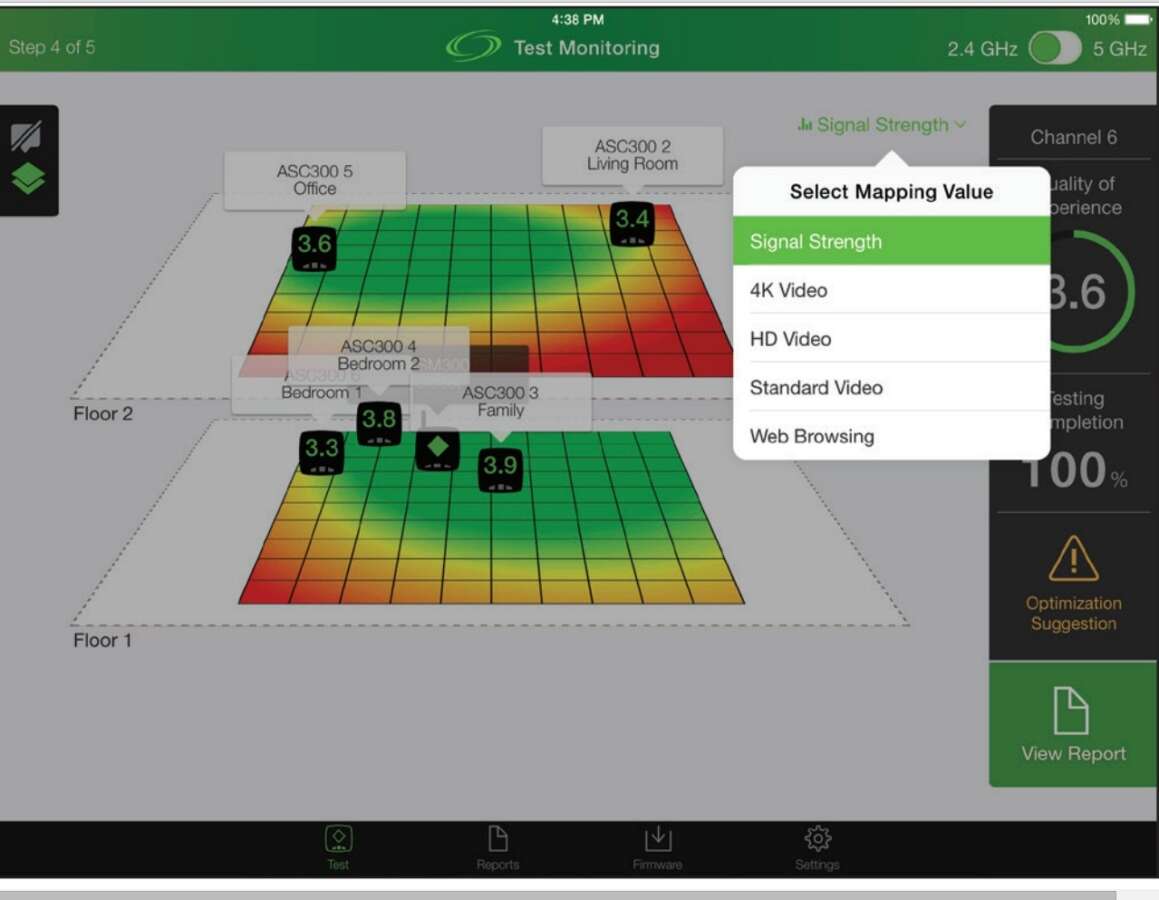

    • тепловая карта по мощности сигнала, помехам, загруженности, а также тепловые карты для различного типа трафика.

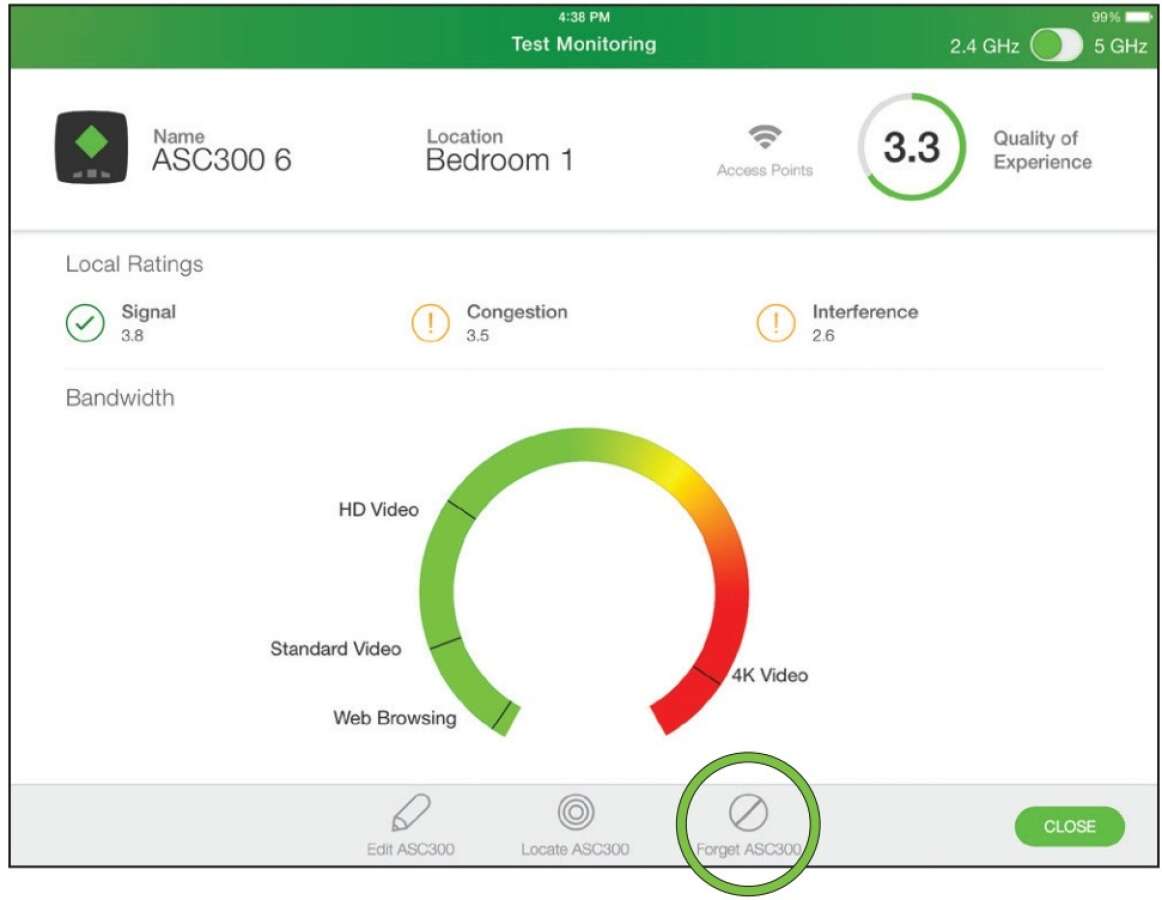

    • характеристики каждого из клиентов беспроводной сети с оценкой уровня сигнала, полосы пропускания и типа трафика, который может быть использован клиентом (интернет серфинг, стандартное видео, HD видео, 4K видео).
    • информация об использовании канала в графическом и табличном виде
    • список окружающих сетей с данными об их MAC адресах, номерах и ширине каналов, частоте и уровню принимаемого от них сигнала
    • оценка качества сервиса для каждого из клиентов беспроводной сети (по 5-ти бальной шкале).
  • Если полученный результат не удовлетворяет поставленным требованиям, анализатор предоставляет возможность внести изменения:
    • добавление дополнительных репитеров для устранения "мертвых зон"
    • применение точки доступа более высокого класса (фактическое наличие точки доступа более высокого класса в момент проектирования не требуется, контроллер позволяет симмитировать ее характеристики.)
  • Результаты тестирования могут быть сохранены в облачном хранилище, для просмотра и анализа специалистами удаленно.
  • Програмное обеспечение позволяет добавить к результатам тестирования комментарии



Дополнительные материалы
Datasheet (eng)
